Tổng quan:

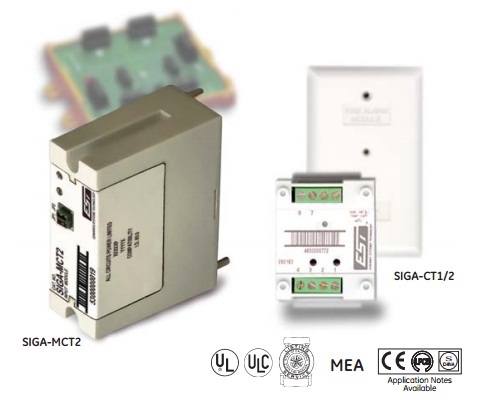

Mô-đun đầu vào đơn SIGA-CT1 và SIGA-CT2 / SIGA-MCT2
Mô-đun đầu vào kép là các thiết bị có thể định địa chỉ tương tự thông minh
được sử dụng để kết nối một hoặc hai báo B thường mở, Super
visory, hoặc Monitor type dry contact Khởi tạo thiết bị mạch (IDC).
Chức năng thực tế của các mô-đun này được xác định bởi “cá nhân
ity code ”được chọn bởi trình cài đặt. Mã này được tải xuống
mô-đun từ bộ điều khiển vòng lặp Chữ ký trong hệ thống confgura
sự.
Các mô-đun đầu vào thu thập thông tin tương tự từ khi bắt đầu
các thiết bị được kết nối với chúng và chuyển đổi nó thành tín hiệu số.
Bộ vi xử lý on-board của mô-đun phân tích tín hiệu và
quyết định có nhập cảnh báo hay không.
Các SIGA-CT1 và SIGA-CT2 gắn kết với tiêu chuẩn Bắc Ameri
có thể hộp điện 1 gang, làm cho chúng lý tưởng cho các vị trí
chỉ cần một mô-đun. I / O và vòng lặp dữ liệu riêng biệt
các kết nối được thực hiện cho mỗi mô-đun.

Ứng dụng:
Nhiệm vụ được thực hiện bởi SIGA-CT1 và SIGA-CT2 / MCT2 được xác định bởi mã loại phụ hoặc “Mã số cá nhân”. Mật mã
được trình cài đặt lựa chọn tùy thuộc vào ứng dụng mong muốn
và được tải xuống từ bộ điều khiển vòng lặp.
Một mã số cá tính có thể được gán cho SIGA-CT1. Hai mã số cá tính có thể được gán cho SIGA-CT2 / MCT2. Mã số
1, 2, 3 và 4 chỉ có thể được trộn trên các mô-đun SIGA-CT2 / MCT2. Dành cho
Ví dụ, mã số 1 có thể được gán cho địa chỉ thứ nhất
(mạch A) và mã số 4 có thể được gán cho địa chỉ thứ hai
(mạch B).
NORARM-OPEN ALARM – LATCHING (Mã số cá nhân 1)
– Gán cho một hoặc cả hai mạch. Confgures hoặc mạch A hoặc B hoặc
cả hai đối với lớp B thường mở tiếp xúc khô bắt đầu thiết bị như vậy
như các trạm kéo, máy dò nhiệt, vv Tín hiệu ALARM được gửi tới
bộ điều khiển vòng lặp khi tiếp điểm đầu vào bị đóng. Báo động
điều kiện được chốt tại mô-đun.
NORABALLY-OPEN ALARM – DELAYED LATCHING (Mã số cá nhân 2) – Gán cho một hoặc cả hai mạch. Confgures hoặc
mạch A hoặc B hoặc cả hai đối với thiết bị khởi động tiếp xúc khô thông thường mở loại B như Thiết bị chuyển mạch báo động nước. Tín hiệu ALARM
được gửi đến bộ điều khiển vòng lặp khi tiếp điểm đầu vào được đóng cho
khoảng 16 giây. Điều kiện cảnh báo được chốt tại
mô-đun.
HOẠT ĐỘNG MỞ RỘNG MỞ RỘNG – NON-LATCHING (Tính cách
Mã 3) – Gán cho một hoặc cả hai mạch. Confgures hoặc circuit
A hoặc B hoặc cả hai đối với giám sát tiếp xúc khô thường loại B
đầu vào như từ Quạt, Bộ giảm chấn, Cửa ra vào, vv Tín hiệu ACTIVE
được gửi đến bộ điều khiển vòng lặp khi tiếp điểm đầu vào bị đóng. Các
điều kiện hoạt động không được chốt tại mô-đun.
HOẠT ĐỘNG MỞ RỘNG MỞ RỘNG – LATCHING (Mã số cá tính
4) – Gán cho một hoặc cả hai mạch. Confgures hoặc mạch A hoặc
B hoặc cả hai cho lớp B thường mở đầu vào giám sát tiếp xúc khô
chẳng hạn như từ Giám sát và Công tắc Tamper. Tín hiệu ACTIVE
được gửi đến bộ điều khiển vòng lặp khi tiếp điểm đầu vào bị đóng. Các
điều kiện hoạt động được chốt tại module.
